JH -800/110 Automatska linija PS PP ekstrudera
Slika je samo za referencu. Molimo vas podložite stvarnoj mašini!
PRIJAVA:
Usvajamo naprednu međunarodnu tehnologiju i donosimo značajne inovacije u dizajnu, proizvodnji i dodacima za ekstruder od plastike NUP serije. Mašina se uglavnom koristi za proizvodnju dvoslojnog ili troslojnog plastičnog lima od PP, PS i PE. Potom se lim može proizvesti kao što su čaše za jednokratnu upotrebu, čaše od žele, plastične posude za pakiranje, file i tako dalje.
TEHNIČKA SPEKSIFIKACIJA:
I．OUTLINE
1. Stanje upotrebe | Snaga | 380V / 3P / 50Hz |
Voda | 10 ℃ -12 ℃, 15m3 / h ili 20 ℃ -25 ℃, 30m3 / h | |
2. Pogodan materijal | PP. PS. PE | |
3. Specifikacija lista | L = 700-800mm, δ = 0,25-2,5 mm | |
4. Maks. Kapacitet | 200-250kg / h | |
5. Ukupna snaga | Oko 200kw | |
6. Kompletna dimenzija | 15m * 2m * 2.2m | |
7. Ukupna težina | Oko 9000 kilograma | |
II． LISTA OPREME
1. Vijak ekstrudera |
|
2. Changer Screen |
1 jedinica |
3. Umri glava |
1 jedinica |

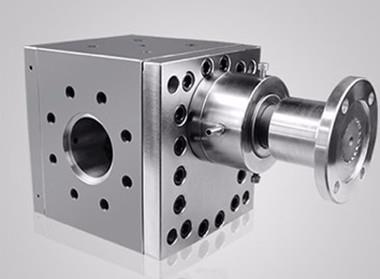

4. Zupčana pumpa |
1 jedinica |
5. Tri valjka kalendara |
1 jedinica |
6. Držač za hlađenje |
1 jedinica |
7. Izvlačenje |
1 jedinica |
8. Winder |
1 jedinica |
9. Električni upravljački sistem |
1 set |
10. Sistem za utovar materijala |
|
III． DETALJNA TEHNIČKA SPECIFIKACIJA:

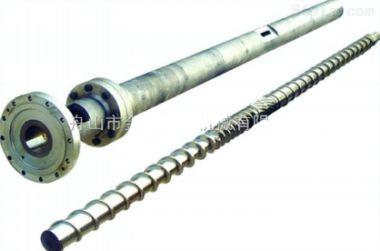

1.Navijte ekstruder | Motor | 110kw / 6-stepeni Siemens |
Pretvarač | Delta 110kw | |
Debljina sloja nitrida | 0.5-0.8mm | |
Izlaz reduktora | 200r / min | |
Menjač na motor | Izravna veza | |
Prečnik vijka | 110mm | |
L / D | 32: 1 | |
Vijak Max. brzina | 300r / min | |
Vijak materijal za vreteno | 40CrNiMoA | |
Vijačni materijal | 38CrMnAIA | |
Tvrdoća vijaka | HV950-1050 | |
Hrapavost vijka | Ra≤1.6um | |
Vijak snage grijanja | 30 kw | |

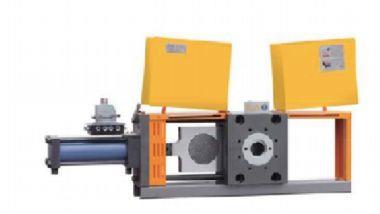

2. Menjač ekrana | Vrsta pogona | Hidraulički pogon sa hidrauličkom stanicom |
Način grijanja | Šipke za grijanje od nehrđajućeg čelika | |
Tip strukture | Automatska promjena ploče s dvostrukom kliznom pločom | |

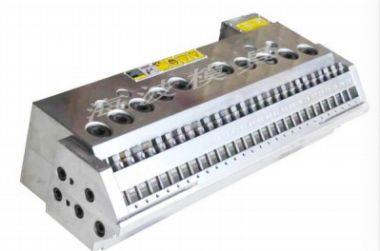

3. Umri glava | T-Die struktura | Vješalica za odjeću |
Širina | L = 800mm | |
Grejna zona | 5 zona | |
Grijanje | 16kw | |
Materijal za glavu glave | 5CrNimo | |

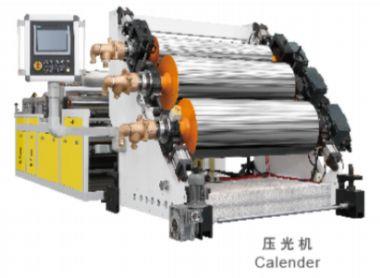

4. Kalendar sa tri valjka | Tip kalendara | Oblik tipa „45 stepeni“ |
Veličina valjka | 50450mm | |
Površinska hrapavost | Ra≤0.015um | |
Površinska tvrdoća | HRC≥58 | |
Debljina obložena hromom | ≥0,1mm | |
Tip prenosa | Odvojena vožnja | |
Menjač | Zhejiang Evergear | |
AC motor | Zhejiang Evergear 2.2kw | |
Metoda podesiva prazninama | Hidraulični cilindar ulja | |
Ležaj valjka | Japan NSK | |
Okvir | Jedan blok čvrstog čelika | |
Rotacijski zglob | Tip prirubnice | |
Sa sistemom regulatora temperature valjka | ||

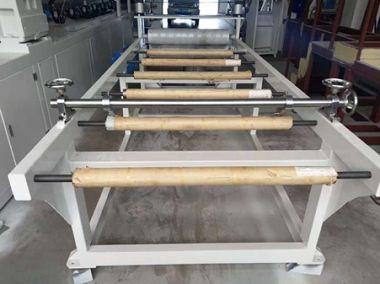

5. Držač za hlađenje | Dužina nosača | 5 m |
Roller | Aluminij oksidiran, poliran. | |
Veličina | Φ70 × 1000mm | |
Jedinice za obrezivanje ivica | 3 noža, podesivi. | |
Ivice recikliraju namotajem | 1 jedinica | |
6. Izvucite jedinicu | Izvucite valjak | Gore guma, dolje čelik |
Gumeni valjak | Nitrilna guma | |
Veličina valjka | F200mm × 1000mm | |
Motor | 2.2kw Siemens | |
Menjač | Zhejiang Evergear | |

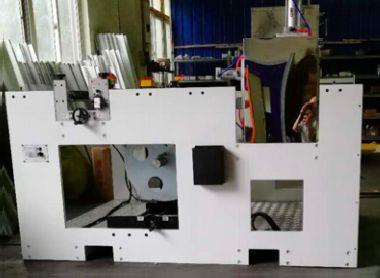

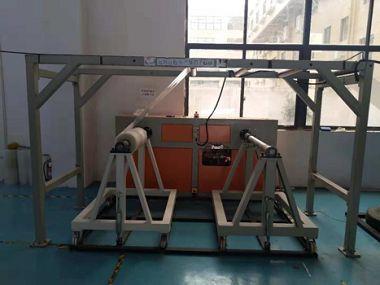

7. Winder | Radni tip | Dvostruka rotacija |
Pogonski motor | Motor sa uljem | |
Maks. prečnik namota | F1000mm | |
Brzina namotavanja | 0,3-30m / min | |

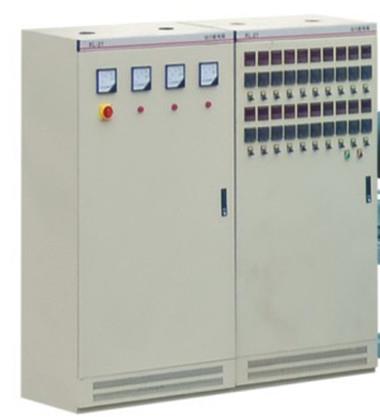

8. Električni sistem | Dodir zaslona | Tajvan Weinview |
PLC | Mitsubishi | |
Izvođač radova | Schneider | |
Štafeta | Schneider | |
Temp. Kontroler | Japan Omron | |
Breaker | Schneider | |
Zračni prekidač | China Chint | |
Tasteri i svjetla | China Chint | |

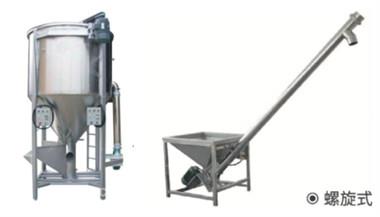

9.Stavni sistem | Kapacitet opterećenja | 50-600kg / h |
Tip rada | Tip vijaka | |
Snaga | 2,2 kw | |
Ⅳ．Prenesite dijelove
1. Vijčani alat | 1 set |
2. Alat za glavu glave | 1 set |
3. Uljna brtva za menjač | 1 set |
4. Grijač izmjenjivača zaslona | 4 kom |
5. Die grijač glave | 4 kom |
6. Vijačni grijač | 4 kom |
7. Temp. Kontroler | 1 kom |
8. Izvođač radova | 2 kom |
9. Odgovori | 2 kom |
